Phần mềm tái thiết kế van cổng sắt không tăng cao với đĩa niêm phong cao su
| Place of Origin | China |
|---|---|
| Hàng hiệu | Youwei Fluid |
| Chứng nhận | Quality system certificate |
| Tài liệu | Non Rising Stem Resilient S...al.pdf |
| Số lượng đặt hàng tối thiểu | 1 |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Valve Type | Gate Valve | Vật liệu ghế | Đàn hồi |
|---|---|---|---|
| Body Material | Cast Iron | Application | Water and Wastewater Treatment |
| Đặc điểm | Thân không tăng, ghế kiên cường, thiết kế lỗ khoan đầy đủ | Drive way | Manual, Electric, Pneumatic |
Mô tả sản phẩm

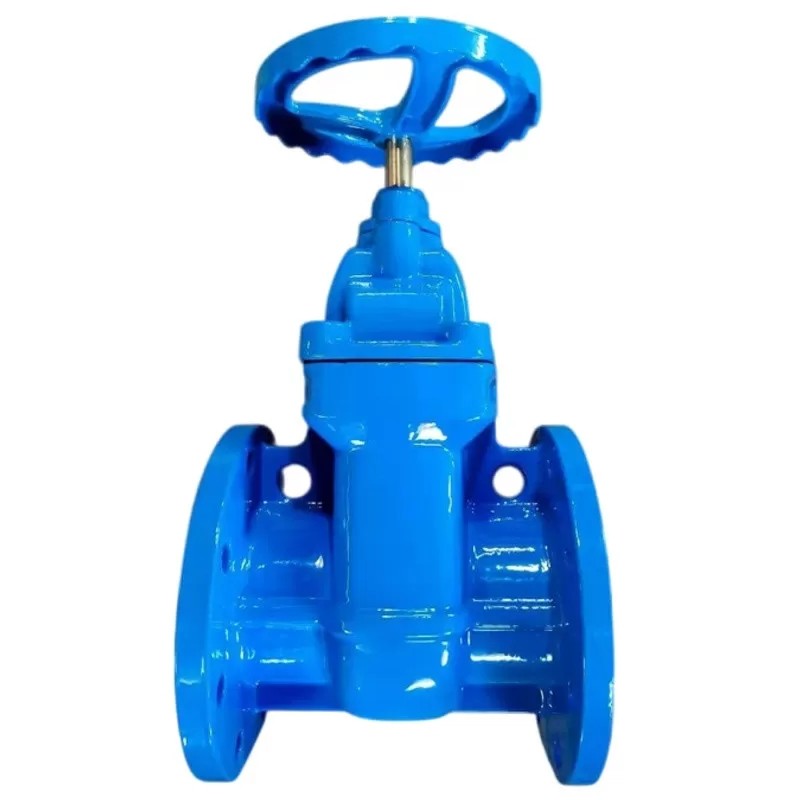

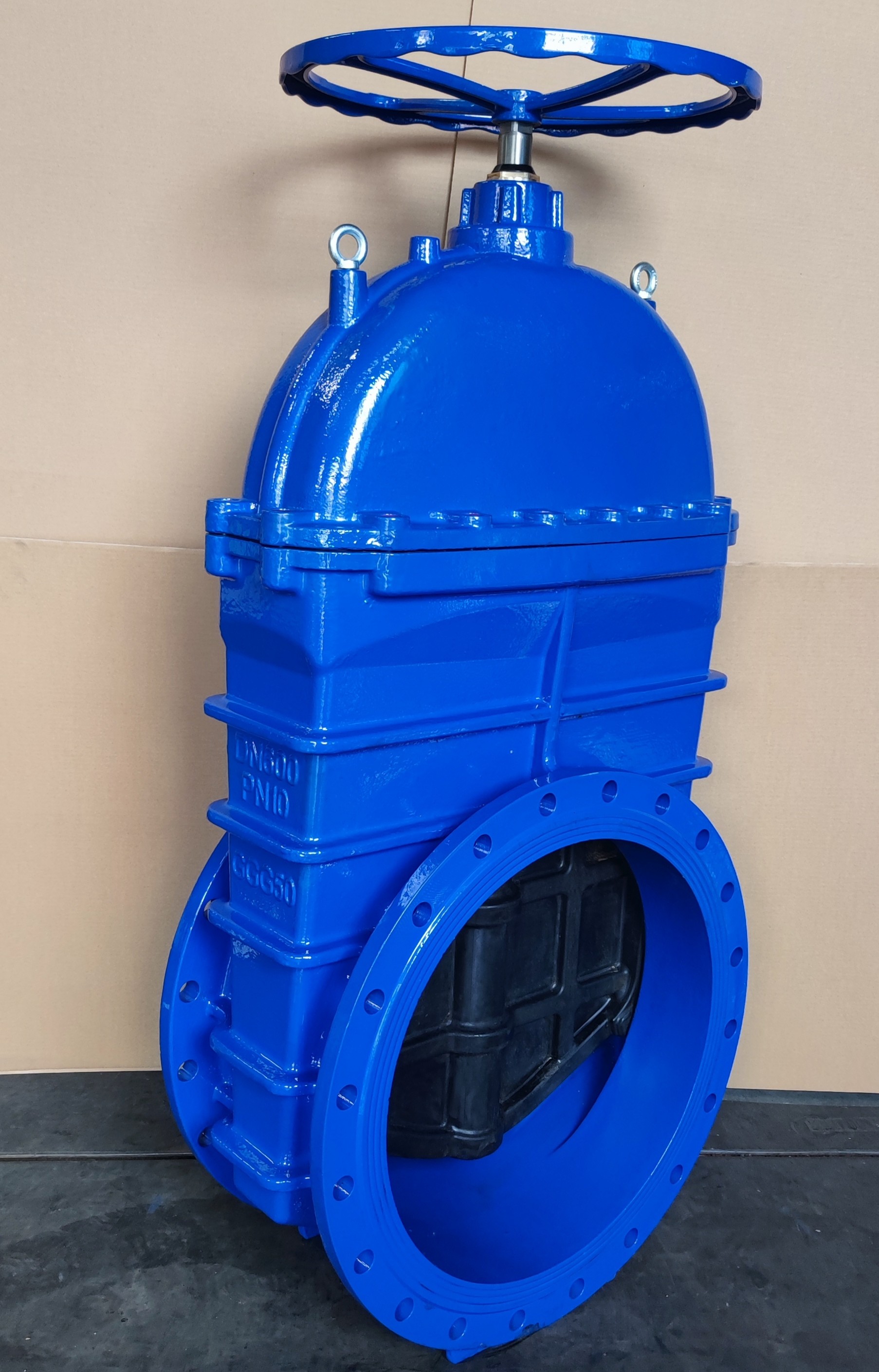

CácỐng phun cổng sắt không tăng cao với đĩa niêm phong cao sulà một van công nghiệp hiệu suất cao được thiết kế để kiểm soát dòng chảy đáng tin cậy trong môi trường đòi hỏi.Cơ chế gốc không tăng lên , van này đảm bảo lắp đặt nhỏ gọn và mòn tối thiểu, làm cho nó lý tưởng cho các ứng dụng không gian hạn chế.Sắt dẻo (GGG50)cơ thểcung cấp sức mạnh đặc biệt và chống ăn mòn, trong khiđĩa nêm kín bằng cao su EPDM/NBRđảm bảo hoạt động chống rò rỉ và khả năng chống biến động nhiệt độ (-20 °C đến +250 °C).
Tính năng sản phẩm
1. lớp phủ chống ăn mòn không độc hại: cả bề mặt bên trong và bên ngoài của van là lớp phủ điện tĩnh không độc hại epoxy bột, chống ăn mòn tuổi thọ dài, có thể được sử dụng trực tiếp trong nước uống,ngành công nghiệp thực phẩm và dược phẩm.
2Vật liệu: thân van, nắp, cổng và bánh tay đều được làm bằng sắt nodular, có độ bền cao và chống ăn mòn.Các ghế van và cơ thể được hình thành hoàn toàn bằng cách đúc chính xác mà không có bất kỳ gia công.
3. ba O-vòng niêm phong, áp suất nước dưới tác động của trục tự niêm phong, không có vấn đề điều chỉnh niêm phong đóng gói.Vòng chống bụi trên cùng ngăn chặn các tạp chất bên ngoài từ việc đi vào bên trong niêm phong trục.
4Khi van được mở hoàn toàn, cổng được nâng hoàn toàn ra khỏi kênh dòng chảy và không có rãnh ở dưới cùng của chỗ ngồi, mà không dễ để tích lũy khác nhau.Nó tương đương với đường ống thẳng và có kháng chảy thấp nhất.
Thông số kỹ thuật
1Thiết kế theo EN 1171, BS5163, EN 1074-1 và 2.
2. Kích thước mặt đối mặt theo BS 5163, DIN3202.
3. Thử nghiệm thủy lực theo tiêu chuẩn EN 12266, IS05208.
4. khoan vạch theo EN 1092-2, ISO 7005-2.
Các thông số kỹ thuật
Các thông số kỹ thuật chính
|
Áp suất thử nghiệm |
PN10 Shell: 1,5MPa |
Dấu hiệu: 1.1MPa Dấu hiệu: 1,76MPa Mật độ: 2,75MPa |
|---|---|---|
| Tiêu chuẩn thực hiện |
DIN 1171 |
|
| Cách lái xe |
Máy cầm tay, điện, khí nén |
|
| Nhiệt độ áp dụng |
0°C~80°C |
|
| Kết thúc kết nối |
Phân: BS EN1092-2 |
|
| Điều trị bề mặt |
Lớp phủ bột epoxy, 150-50Oum, theo tiêu chuẩn AWWA C550. |
|
| Phạm vi ứng dụng |
Nước uống, nguồn cung cấp nước và thoát nước, xử lý nước thải, tưới tiêu, điều hòa không khí, ống chữa cháy, v.v. |
|
Vật liệu của các bộ phận chính
| Không. | Thành phần | Vật liệu |
|---|---|---|
|
01 |
Cơ thể |
Sắt dẻo GGG50 |
|
02 |
Vỏ nhựa |
Sắt mềm GGG50/EPDM |
|
03 |
Cây |
Thép không gỉ Cr13, 304, 316 |
|
04 |
Vít đầu ổ cắm |
Thép carbon galvanized |
|
05 |
Nắp xe |
Sắt dẻo GGG50 |
| 06 |
0-Ring |
NBR hoặc EPDM |
| 07 |
Tinh tuyến |
Sắt dẻo GGG50 |
| 08 |
Vòng tay |
Sắt dẻo GGG50 |
| 09 |
Vít sáu góc |
Thép carbon galvanized |
| 10 |
Dây đệm phẳng |
Thép carbon galvanized |
| 11 |
Vòng bụi |
NBR hoặc EPDM |
| 12 |
Vít sáu góc |
Thép carbon galvanized |
| 13 |
Dây đệm phẳng |
Thép carbon galvanized |
| 14 |
O-Ring |
NBR hoặc EPDM |
| 15 |
Nhẫn đẩy |
Đồng H62 hoặc Hpb59-1 |
| 16 |
Vỏ bọc |
EPDM |
| 17 |
Vỏ đĩa |
Đồng ZQSn5-5-5 |
Lưu ý: Danh sách vật liệu ở trên là nhiều và song song, thứ nhất là cấu hình cơ bản, nếu bạn có yêu cầu khác, vui lòng xác định trong đơn đặt hàng.
Phụ kiện tùy chọn: nắp tay, thiết bị điện, thiết bị khí nén, 2Cr13, 304, 316 thân H62, Hpb59-1 nhẫn đẩy đồng.
