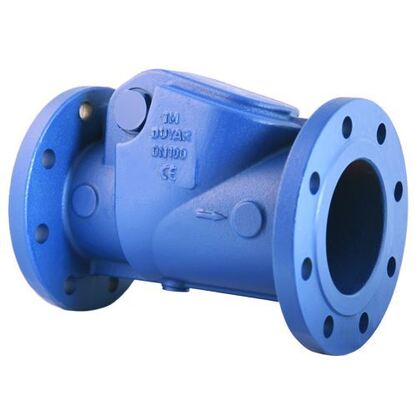

Van kiểm soát xoay với chỉ số áp suất PN 16 cho hoạt động tự động và niêm phong chặt chẽ trong hệ thống đường ống
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | YOUWEI |
| Chứng nhận | EAC CE |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Vật liệu | Đúc, đồng thau, thép không gỉ, sắt dễ uốn, GGG40 | Kích thước cổng | DN50-DN1200,Tiêu chuẩn,2"-24",DN50-800,3/4" |
|---|---|---|---|
| Quyền lực | Hướng dẫn sử dụng, dẫn động bằng điện, thủy lực, vận hành bằng tay quay, GO | Áp lực | Áp suất trung bình, Áp suất thấp, PN10-16,PN1.0/PN1.6,250PSI |
| nhiệt độ của phương tiện truyền thông | Nhiệt độ trung bình, Nhiệt độ bình thường, Nhiệt độ thấp, -10 ~ 100oC | Phương tiện truyền thông | Nước, dầu, v.v., khí đốt, v.v. |
| Ứng dụng | Tổng hợp,thủy lợi,phân phối nước,Công nghiệp,Hệ thống nước | Kết cấu | Cổng, Bướm, Van cổng không tăng |
| Tiêu chuẩn hoặc không tiêu chuẩn | Tiêu chuẩn | Tên sản phẩm | van cổng, Van cổng điện bằng gang có thân không tăng DN40-DN600, DIN/BS Loại ổ cắm đôi Van cổng ghế |
| Tiêu chuẩn | DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 | Kích cỡ | DN40-DN600,DN50 ~ DN 1000,2''-24'',DN15 To100 |
| Sự liên quan | Đầu mặt bích, Mặt bích đôi, BSP, Đầu ổ cắm, Chủ đề nữ | Vật liệu cơ thể | Sắt dễ uốn, DI/CI, DI, gang, đồng thau |
| Màu sắc | Xanh lam, Yêu cầu của khách hàng, Yêu cầu của khách hàng, Vàng, XÁM | Trung bình | Nước, Nước Dầu Khí |
| Kiểu | Van cổng, mở thường, 2 chiều, thân không nâng/ NRS | Loại van | van cổng |
| Niêm phong | lót cao su, kim loại, PTFE | ||
| Làm nổi bật | PN 16 Van kiểm soát lắc,Ventil kiểm tra hoạt động tự động,Ống phun không quay trở lại |
||
Mô tả sản phẩm
Van kiểm tra kiểu xoay (PN 16)
Van kiểm tra kiểu xoay (PN 16) là van một chiều tự động, được thiết kế để ngăn dòng chảy ngược và bảo vệ các thiết bị quan trọng trong hệ thống đường ống. Sử dụng một đĩa bản lề xoay tự do trên một trục, van cho phép dòng chảy đi tới và tự động đóng lại bằng trọng lực và áp suất dòng chảy ngược. Được sản xuất từ gang dẻo hoặc gang, nó được thiết kế để hoạt động đáng tin cậy, ít bảo trì trong các ứng dụng lắp đặt dòng chảy ngang hoặc dọc.
Các tính năng và lợi ích chính
- Hoạt động tự động: Hoạt động mà không cần nguồn điện hoặc hệ thống điều khiển bên ngoài. Đĩa mở ra dưới áp suất dòng chảy tới và đóng lại nhanh chóng khi dòng chảy ngừng hoặc đảo chiều.
- Kháng dòng chảy thấp: Ở vị trí mở hoàn toàn, đĩa xoay ra khỏi đường dẫn dòng chảy, cung cấp một lối đi hợp lý giúp giảm thiểu sụt áp và nhiễu loạn.
- Kín khít bong bóng: Được trang bị một vòng đệm đàn hồi trên đĩa, khớp với một đế kim loại được gia công hoặc tráng trong thân, đảm bảo đóng hoàn toàn và không rò rỉ ở vị trí đóng.
- Áp suất định mức PN 16: Được đánh giá cho áp suất làm việc tối đa là 16 bar (1.6 MPa / 232 psi) ở 20°C (68°F), phù hợp với nhiều ứng dụng công nghiệp và đô thị.
- Kết cấu chắc chắn: Thân và các bộ phận bên trong chịu tải nặng được thiết kế để chịu được va đập búa nước và chu kỳ lặp đi lặp lại.
- Thiết kế đĩa và tay đòn đa dạng: Có sẵn với đĩa tiêu chuẩn, đòn bẩy & trọng lượng hoặc thiết kế hỗ trợ bằng lò xo để kiểm soát tốc độ đóng, giảm thiểu va đập và cho phép vận hành trong đường ống thẳng đứng.
- Tùy chọn lỗ khoan đầy đủ & thu hẹp: Có sẵn để phù hợp với các yêu cầu về sụt áp và chi phí cụ thể.
Thông số kỹ thuật
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tiêu chuẩn thiết kế & sản xuất | EN 12334, ISO 5752 (mặt đối mặt), ISO 5208 (Tỷ lệ rò rỉ A) |
| Áp suất định mức | PN 16 (tương đương Class 125) |
| Phạm vi kích thước | DN 40 (1½") đến DN 600 (24") (phạm vi điển hình) |
| Vật liệu thân | Gang dẻo (EN-GJS-500-7) hoặc Gang (EN-GJL-250) |
| Đĩa / Cửa sập | Gang dẻo hoặc Gang, với vòng đệm đàn hồi được đúc liền hoặc có thể thay thế (tiêu chuẩn NBR hoặc EPDM) |
| Vòng đế | Đế thân được gia công tích hợp hoặc vòng chèn bằng thép không gỉ (AISI 304/316) để tăng cường khả năng chống mài mòn |
| Chốt bản lề & Ống lót | Thép không gỉ (AISI 304/316) cho hành động xoay không bị ăn mòn |
| Gioăng | Gioăng vòng mặt đầy đủ EPDM/NBR tiêu chuẩn, phù hợp với mặt bích PN 16/Class 125 |
| Lớp phủ bên ngoài | Lớp phủ bột epoxy chất lượng cao (khoảng 250 µm) theo EN 14901, thường là RAL 5012 |
Các loại & Cấu hình
- Kiểm tra kiểu xoay tiêu chuẩn (Ngang): Dành cho đường ống ngang với hướng dòng chảy đi lên. Dựa vào trọng lực để đóng.
- Kiểm tra kiểu xoay dọc: Được thiết kế đặc biệt với cơ chế đối trọng hoặc lò xo để đảm bảo đóng đĩa thích hợp trong đường ống thẳng đứng với dòng chảy đi lên.
- Kiểm tra không va đập / im lặng: Kết hợp một đòn bẩy và trọng lượng bên ngoài hoặc cơ chế lò xo bên trong để hỗ trợ đóng nhanh, có kiểm soát trước khi đảo chiều dòng chảy, ngăn chặn hiệu quả búa nước và va đập đĩa.
- Kiểu tấm wafer (Tấm kép): Một giải pháp thay thế nhỏ gọn, nhẹ cho các ứng dụng không gian hạn chế (thường được đánh giá PN16/PN40, danh mục sản phẩm riêng).
Tùy chọn chất đàn hồi làm kín
- NBR (Nitrile): Tiêu chuẩn cho nước, dầu, nhiên liệu và hydrocacbon.
- EPDM: Tiêu chuẩn cho nước uống, nước nóng (lên đến 120°C), hơi nước và hóa chất yếu. Tuyệt vời cho thời tiết.
- FKM (Viton ®): Dành cho hóa chất ăn mòn, nhiệt độ cao và hydrocacbon thơm.
- HNBR, CR (Neoprene): Có sẵn cho các nhiệm vụ hóa chất hoặc nước biển cụ thể.
Ứng dụng
- Đường xả bơm: Để ngăn dòng chảy ngược và bảo vệ máy bơm
- Hệ thống nước & nước thải: Trong đường ống truyền tải và phân phối
- Hệ thống sưởi, thông gió & điều hòa không khí (HVAC): Trong mạch làm mát và sưởi ấm
- Hệ thống phòng cháy chữa cháy: Trong đường ống phun nước và ống đứng
- Đường ống quy trình công nghiệp: Dành cho các dịch vụ nước, hóa chất và các môi chất khác (tính tương thích tùy thuộc vào)
- Hệ thống tưới tiêu và lấy nước
Lưu ý về cài đặt & lựa chọn quan trọng
Hướng dòng chảy & Định hướng: Phải được lắp đặt với hướng dòng chảy chính xác (mũi tên trên thân). Van kiểm tra kiểu xoay tiêu chuẩn yêu cầu lắp đặt hoàn toàn theo chiều ngang với chốt bản lề đĩa nằm ngang. Việc lắp đặt theo chiều dọc chỉ được phép với các van kiểm tra kiểu xoay dọc được thiết kế đặc biệt.
Kích thước: Van phải được chọn kích thước theo vận tốc dòng chảy thực tế. Van có kích thước nhỏ hơn gây ra sụt áp cao và hao mòn sớm; van quá lớn có thể dẫn đến rung đĩa và hỏng hóc sớm.
Giảm thiểu búa nước: Trong các hệ thống có khả năng tắt máy bơm nhanh hoặc đảo chiều dòng chảy, nên sử dụng van kiểm tra không va đập (im lặng) hoặc bộ giảm chấn bên ngoài.
Chạy thẳng thượng nguồn/hạ nguồn: Tham khảo hướng dẫn của nhà sản xuất về chiều dài ống thẳng tối thiểu trước và sau van để đảm bảo dòng chảy ổn định và hoạt động của đĩa thích hợp.
Chỉ định đặt hàng
Ví dụ về định dạng mã đặt hàng:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(Van kiểm tra kiểu xoay, Kích thước DN200, Áp suất PN16, Thân gang dẻo, Phớt EPDM, Kiểu ngang tiêu chuẩn, Đầu bích)
